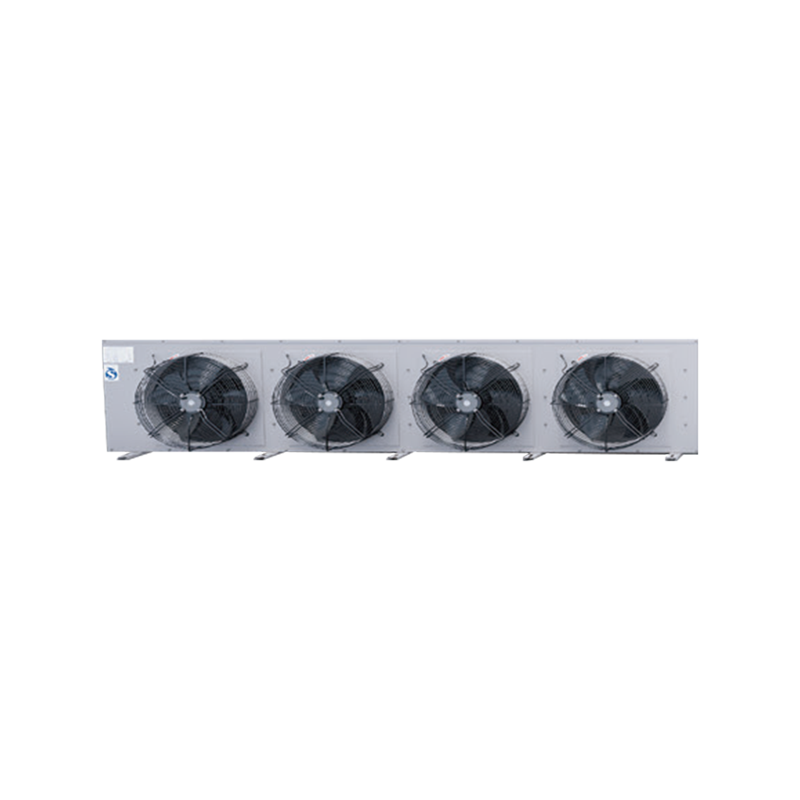

Omhulsel: De structurele plaatwerkonderdelen zijn gemaakt van hoogwaardige stalen platen en de oppervlakken zijn allemaal elektrostatisch gefosfateerd en bespoten met geïmporteerde automatische spuitapparatuur, die een sterke corrosieweerstand heeft en zich kan aanpassen aan verschillende gebruiksomgevingen.
Om een goede oppervlaktekwaliteit gedurende de hele levensduur van de unit te garanderen. Aluminium of roestvrijstalen schalen kunnen worden aangepast aan de behoeften van de gebruiker.
Waterbak: Ontworpen met een schuine hoek om een soepele afvoer van dooiwater te vergemakkelijken, drijvend water te voorkomen en waterophoping in de waterbak te voorkomen.
Warmtewisselingsbuis: Koperen buis met hoge tanden en interne schroefdraad is geselecteerd voor een hoge warmteoverdrachtsefficiëntie.
Vinnen: Door gloednieuwe sinusgolf hydrofiele aluminium vinnen aan te nemen, de luchtverstoring te verbeteren, de warmteoverdrachtscoëfficiënt te versterken en de warmteoverdrachtsprestaties aanzienlijk te verbeteren;
ventilator: Hoge statische druk, speciaal op maat gemaakte krachtige axiale ventilator met externe rotor, geschikt voor omgevingen met hoge luchtvochtigheid, hoog rendement, laag energieverbruik, waterdicht en stofdicht, met uitstekende prestaties; Fan fabriek
Eerder geslaagd voor statische en dynamische balanstests;
Ontdooien: Elektrische verwarmingsbuizen voor het ontdooien van roestvrij staal met laag vermogen worden uniek en redelijk geselecteerd en gerangschikt, met een hoge ontdooisnelheid en grondig ontdooien, terwijl warmteverlies wordt vermeden.
Verleng de levensduur van elektrische verwarmingsbuizen.
Elektrische aansluitdoos: De aansluitdoos heeft een lage temperatuurbestendigheid, water- en stofdichte eigenschappen, een hoge vlamvertraging en is aan de voorzijde geïnstalleerd voor eenvoudige bedrading en onderhoud.
Vinafstand: De standaardafstand is 4,5 mm, 6 mm en 9 mm; Aanpasbare plaatafstanden van 12 mm en 18 mm om aan de behoeften van de gebruiker te voldoen.
Type koelmiddel: Het koelmiddel R404A kan worden geselecteerd, R507A, R22, R134A, R407C en R410A kunnen worden aangepast aan de gebruikersvereisten.
Verdamper:
1. De unieke lay-out van de buizenbundel houdt volledig rekening met belangrijke kwesties zoals veranderingen in de toestand van het koelmiddel, de stroomsnelheid, drukval en distributie-uniformiteit onder verdampingsomstandigheden, wat resulteert in hogere warmteoverdrachtsprestaties van de oppervlaktekoeler van de verdamper;
2. Efficiënt en compact ontwerp van de warmtewisselaar, met vorkvormige, versterkte warmtewisselaarbuizen met interne schroefdraad;
3. Warmtewisselingsbuizen en hydrofiele aluminium vinnen worden mechanisch uitgezet om koperen buizen stevig te verbinden met aluminium platen, om een optimale efficiëntie van de warmteoverdracht te bereiken.
4. De vloeistofafscheider en het koelmiddelcircuit van de verdamper zijn geoptimaliseerd om een optimale efficiëntie van de warmte-uitwisseling in verschillende toepassingsomgevingen te garanderen.
5. Het unieke ontwerp van de winddeflector bevindt zich onder de warmtewisselaar om kortsluiting in de luchtstroom te voorkomen.

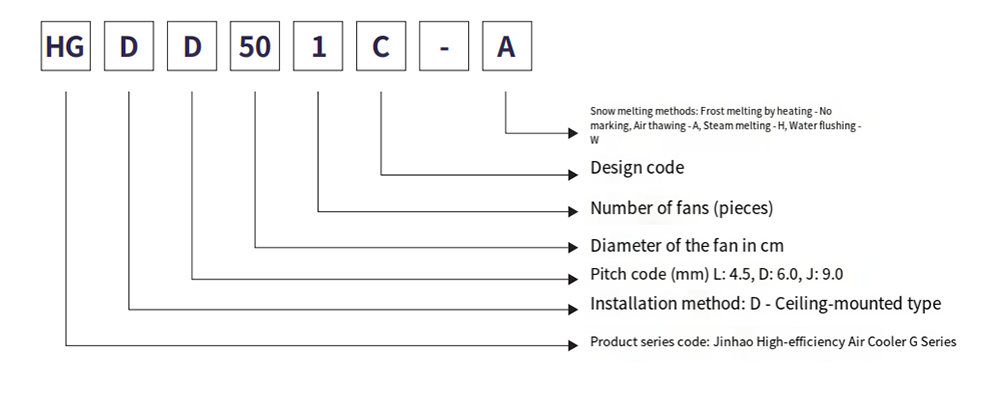

Modelbeschrijving
Technische parametertabel (R404EEN)
Technische parameters van een hoogrendement luchtkoeler voor elektrisch vorstplafond
Filmafstand: 4,5 mm
| Model | Koelvermogen kW | Buisvolume | Ventilatorparameters | Sneeuwsmelt elektrische verwarming | |||||
| SC1 | SC2 | dm² | EENantal messen x diameter | Vermogen W | Luchtvolume m³/u | Bereik m | Spoel kW* aftakking | Waterbak kW*tak | |
| HGDL 501C | 6.7 | 4.6 | 3.2 | 1xΦ500 | 1x414 | 5000 | 12 | 0,28*6 | 0,28*2 |
| HGDL501D | 8.1 | 5.6 | 4.3 | 1xΦ500 | 1x460 | 4900 | 12 | 0,30*6 | 0,30*2 |
| HGDL 501E | 9.8 | 6.7 | 5.4 | 1xΦ500 | 1x460 | 4500 | 12 | 0,30*8 | 0,30*2 |
| HGDL601E | 16.6 | 11.4 | 9.2 | 1xΦ600 | 1x780 | 7500 | 15 | 0,40*8 | 0,4*2 |
| HGDL 502D | 22.2 | 15.3 | 11.8 | 2xΦ500 | 2x460 | 11500 | 13 | 0,72*6 | 0,72*2 |
| HGDL552D | 25.4 | 17.5 | 13.2 | 2xΦ550 | 2x600 | 13700 | 13 | 0,72*6 | 0,72*6 |
| HGDL602D | 28.9 | 19.9 | 14.7 | 2xΦ600 | 2x780 | 16500 | 16 | 0,72*10 | 0,72*2 |
| HGDL602E | 33.8 | 23.3 | 18.4 | 2xΦ600 | 2x780 | 15200 | 16 | 0,72*10 | 0,72*2 |
| HGDL602F | 37.8 | 26.1 | 22.1 | 2xΦ600 | 2x780 | 14500 | 16 | 0,72*10 | 0,72*2 |
| HGDL632D | 40.7 | 28.1 | 23.7 | 2xΦ630 | 2x800 | 19000 | 19 | 0,95*10 | 0,95*2 |
| HGDL632E | 44.1 | 30.4 | 26.9 | 2xΦ630 | 2x800 | 18000 | 19 | 0,87*12 | 0,87*4 |
| HGDL603F | 54.5 | 37.6 | 32.3 | 3xΦ600 | 3x780 | 20500 | 17 | 1,03*12 | 1,03*4 |
| HGDL633F | 66.8 | 46.1 | 38.8 | 3xΦ630 | 3x800 | 25500 | 20 | 1,03*14 | 1,03*4 |
Technische parametertabel (R404EEN)
Technische parameters van een hoogrendement luchtkoeler voor elektrisch vorstplafond
Filmafstand: 6,0 mm
| Model | Koelvermogen kW | Buisvolume | Ventilatorparameters | Sneeuwsmelt elektrische verwarming | ||||||
| SC1 | SC2 | SC3 | dm² | EENantal messen x diameter | Vermogen W | Luchtvolume m³/u | Bereik m | Spoel kW* aftakking | Waterbak kW*aftakking | |
| HGDD501C | 5.6 | 4.0 | 3.2 | 3.2 | 1xΦ500 | 1x414 | 5200 | 12 | 0,28*8 | 0,28*2 |
| HGDD501D | 7.1 | 5.1 | 4.0 | 4.3 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*8 | 0,30*2 |
| HGDD501E | 82 | 5.9 | 4.6 | 5.4 | 1xΦ500 | 1x460 | 4800 | 12 | 0,30*10 | 0,30*2 |
| HGDD601E | 14.4 | 10.3 | 8.1 | 9.2 | 1xΦ600 | 1x780 | 8200 | 15 | 0,40*10 | 0,4*2 |
| HGDD502D | 183 | 13.1 | 10.3 | 11.8 | 2xΦ500 | 2x460 | 12000 | 13 | 0,72*8 | 0,72*2 |
| HGDD552D | 21.8 | 15.1 | 11.9 | 13.2 | 2xΦ550 | 2x600 | 14500 | 13 | 0,72*8 | 0,72*6 |
| HGDD602D | 24.1 | 17.2 | 13.6 | 14.7 | 2xΦ600 | 2x780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDD602E | 29.1 | 20.8 | 164 | 18.4 | 2xΦ600 | 2x780 | 16400 | 16 | 0,72*12 | 0,72*2 |
| HGDD602F | 32.1 | 22.9 | 18.1 | 22.1 | 2xΦ600 | 2x780 | 15500 | 16 | 0,72*12 | 0,72*2 |
| HGDD632D | 33.7 | 24.1 | 19.0 | 23.7 | 2xΦ630 | 2x800 | 20000 | 19 | 0,95*12 | 0,95*2 |
| HGDD632E | 37.2 | 26.6 | 21.0 | 26.9 | 2xΦ630 | 2x800 | 19000 | 19 | 0,87*12 | 0,87*4 |
| HGDD603F | 46.8 | 33.4 | 264 | 32.3 | 3xΦ600 | 3x780 | 22000 | 17 | 1,03*12 | 1,03*4 |
| HGDD633F | 56.7 | 40.5 | 32.0 | 38.8 | 3xΦ630 | 3x800 | 26500 | 20 | 1,03*14 | 1,03*4 |
Technische parametertabel (R404EEN)
Technische parameters van een hoogrendement luchtkoeler voor elektrisch vorstplafond
Filmafstand: 9,0 mm
| Model | Koelvermogen kW | Buisvolume | Ventilatorparameters | Sneeuwsmelt elektrische verwarming | ||||||
| SC3 | SC4 | SC5 | dm² | EENantal messen x diameter | Vermogen W | Luchtvolume m³/u | Bereik m | Spoel kW* aftakking | Waterbak kW*aftakking | |
| HGDJ501C | 2.5 | 2.0 | 1.9 | 3.2 | 1xΦ500 | 1x414 | 5300 | 12 | 0,28*8 | 0,28*2 |
| HGDJ501D | 3.3 | 2.6 | 2.5 | 4.3 | 1xΦ500 | 1x460 | 5500 | 12 | 0,30*8 | 0,30*2 |
| HGDJ501E | 3.7 | 3.0 | 2.9 | 5.4 | 1xΦ500 | 1x460 | 5100 | 12 | 0,30*10 | 0,30*2 |
| HGDJ601E | 6.5 | 5.2 | 5.0 | 9.2 | 1xΦ600 | 1x780 | 8300 | 15 | 0,40*10 | 0,4*2 |
| HGDJ502D | 8.3 | 6.6 | 6.3 | 11.8 | 2xΦ500 | 2x460 | 12500 | 13 | 0,72*8 | 0,72*2 |
| HGDJ552D | 8.7 | 6.9 | 6.7 | 13.2 | 2xΦ550 | 2x600 | 15000 | 13 | 0,72*8 | 0,72*6 |
| HGDJ602D | 10.8 | 8.5 | 7.8 | 14.7 | 2xΦ600 | 2x780 | 17500 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602E | 13.3 | 10.6 | 10.2 | 18.4 | 2xΦ600 | 2×780 | 17000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ602F | 14.5 | 11.6 | 11.1 | 22.1 | 2xΦ600 | 2x780 | 16000 | 16 | 0,72*12 | 0,72*2 |
| HGDJ632D | 15.8 | 12.6 | 12.1 | 23.7 | 2xΦ630 | 2x800 | 21000 | 19 | 0,95*12 | 0,95*2 |
| HGDJ632E | 17.7 | 14.1 | 13.5 | 26.9 | 2xΦ630 | 2x800 | 20500 | 19 | 0,87*12 | 0,87*4 |
| HGDJ603F | 21.4 | 17.1 | 16.4 | 32.3 | 3xΦ600 | 3x780 | 23000 | 17 | 1,03*12 | 1,03*4 |
| HGDJ633F | 25.4 | 20.3 | 19.5 | 38.8 | 3xΦ630 | 3x800 | 27000 | 20 | 1,03*14 | 1,03*4 |

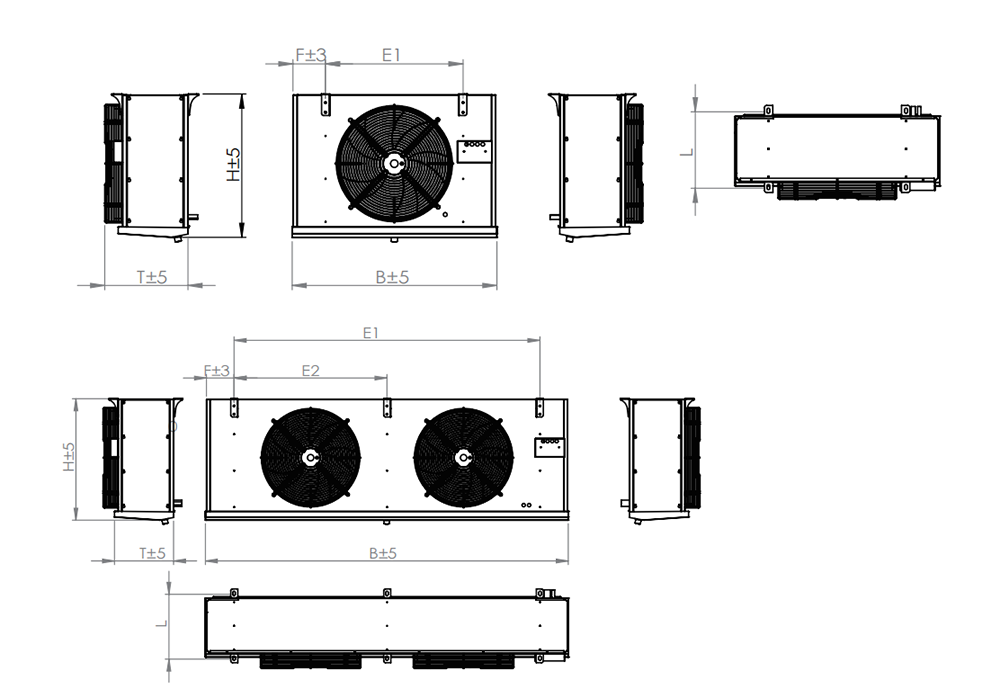

Uiterlijk en installatieafmetingen
Uiterlijk en installatieafmetingen of a high-efficiency electric frost ceiling air cooler
Filmafstand: 4,5 mm
| Model | Interfacespecificatie (mm) | Afmetingen B*T*H | Installatie afmetingen | gewicht | Overzichtskaartopmaak | |||||
| Inlaat-/retourbuis | Afwatering/(inch) | LxBxH(mm) | L | E1 | E2 | E3 | F | medische geschiedenis | ||
| HGDL501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | A |
| HGDL501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 38 | A |
| HGDL501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 44 | A |
| HGDL601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 56 | A |
| HGDL502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 80 | B |
| HGDL552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 85 | B |
| HGDL602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 95 | B |
| HGDL602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 115 | B |
| HGDL602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 125 | B |
| HGDL632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 144 | B |
| HGDL632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDL603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 166 | C |
| HGDL633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 196 | C |
Uiterlijk en installatieafmetingen
Uiterlijk en installatieafmetingen of a high-efficiency electric frost ceiling air cooler
Filmafstand: 6,0 mm
| Model | Interfacespecificatie (mm) | Afmetingen B*T*H | Installatie afmetingen | gewicht | Overzichtskaartopmaak | |||||
| Inlaat-/retourbuis | Afwatering/(inch) | LxBxH(mm) | L | E1 | E2 | E3 | F | medische geschiedenis | ||
| HGDD5011C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 35 | |
| HGDD50i¹D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 37 | |
| HGDD501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 43 | |
| HGDD60i¹E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 57 | A |
| HGDD502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 78 | B |
| HGDD552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 86 | B |
| HGDD602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 93 | B |
| HGDD602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 112 | B |
| HGDD602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 122 | B |
| HGDD632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 140 | B |
| HGDD632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 154 | B |
| HGDD603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | G |
| HGDD633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 192 | C |
Uiterlijk en installatieafmetingen
Uiterlijk en installatieafmetingen of a high-efficiency electric frost ceiling air cooler
Filmafstand: 9,0 mm
| Model | Interfacespecificatie (mm) | Afmetingen B*T*H | Installatie afmetingen | gewicht | Overzichtskaartopmaak | |||||
| Inlaat-/retourbuis | Afwatering/(inch) | LxBxH(mm) | L | E1 | E2 | E3 | F | medische geschiedenis | ||
| HGDJ501C | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 34 | |
| HGDJ501D | Φ12/Φ22 | G3/4 | 952*400*674 | 340 | 640 | / | / | 126 | 36 | |
| HGDJ501E | Φ12/Φ22 | G1 | 952*490*674 | 430 | 640 | / | / | 126 | 42 | |
| HGDJ601E | Φ16/Φ28 | G1 | 1172*490*831 | 430 | 860 | / | / | 126 | 55 | A |
| HGDJ502D | Φ16/Φ35 | G1 | 1992*400*680 | 340 | 840 | 840 | / | 126 | 76 | B |
| HGDJ552D | Φ16/Φ35 | G1 | 1992*400*760 | 340 | 840 | 840 | / | 126 | 87 | B |
| HGDJ602D | Φ22/Φ42 | G1-1/2 | 1992*400*831 | 340 | 840 | 840 | / | 126 | 94 | B |
| HGDJ602E | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 114 | B |
| HGDJ602F | Φ22/Φ42 | G1-1/2 | 1992*490*831 | 430 | 840 | 840 | / | 126 | 121 | B |
| HGDJ632D | Φ22/Φ42 | G1-1/2 | 2552*400*984 | 340 | 1120 | 1120 | / | 126 | 139 | B |
| HGDJ632E | Φ22/Φ42 | G1-1/2 | 2352*490*984 | 430 | 1020 | 1020 | / | 126 | 160 | B |
| HGDJ603F | Φ25/Φ50 | G1-1/2 | 2751*490*831 | 430 | 813 | 813 | 813 | 126 | 162 | C |
| HGDJ633F | Φ25/Φ50 | G2 | 2751*490*984 | 430 | 813 | 813 | 813 | 126 | 190 | C |
Opmerking 1: Ontwerpnormen:
| Standaard omstandigheden voor warmteoverdracht | Inlaatluchttemperatuur | Verdampingstemperatuur | Relatieve temperatuur | Relatieve temperatuur | Oververhitting |
| SC1 | 10℃ | 0℃ | 85% | 1.35 | 6,5K |
| SC2 | 0℃ | -8℃ | 85% | 1.15 | 5,2K |
| SC3 | -18℃ | -25℃ | 95% | 1.05 | 4,6K |
| SC4 | -25℃ | -31℃ | 95% | 1.01 | 3,9K |
| SC5 | -34℃ | -40℃ | 95% | 1.01 | 3,9K |
Opmerking 2: Conversiefactor voor koudemiddel
| Koelmiddelen | Bedrijfsomstandigheden | R22 | R404A | R507 | R134a |
| Correctiefactor | SC1 | 0.95 | 1 | 1 | 0.93 |
| Correctiefactor | SC2 | 0.95 | 1 | 1 | 0.91 |
| Correctiefactor | SC3 | 0.95 | 1 | 1 | 0.85 |
