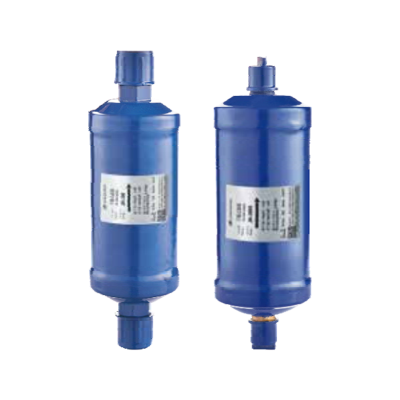

Koelmiddelfilterdrogers: selectie, plaatsing en onderhoud voor betrouwbare HVAC-prestaties

Maattabel voor HVAC-koelmiddelfilterdrogers

Waarom maatvoering veel belangrijker is dan ‘past het?’

Het kiezen van de juiste maat filterdroger is niet alleen een verpakkingsbeslissing; het heeft rechtstreeks invloed op de systeemstabiliteit, de levensduur van de compressor en de energie-efficiëntie. Een te kleine unit kan snel verzadigen, waardoor zuren, slib en vocht kunnen circuleren lang voordat de apparatuur het verwachte onderhoudsinterval bereikt. Omgekeerd kan een unit die willekeurig te groot is onnodige drukval veroorzaken, problemen met de olieretour veroorzaken bij lage belasting en de evacuatie bemoeilijken. In vloeistofleidingen vermindert een overmatige drukval de netto positieve zuigkracht bij het expansie-apparaat, wat flitsen, uitgehongerde verdampers en onvoorspelbare oververhitting veroorzaakt. In zuigleidingen (die tijdelijk worden gebruikt voor schoonmaakwerkzaamheden of bij speciaal onderhoud) kan de verkeerde maat de drukval vergroten en de compressieverhouding verhogen, waardoor de capaciteit wordt aangetast en de afvoertemperaturen stijgen. De beste praktijk is om de capaciteit van verontreinigende stoffen, de toegestane drukval bij de ontwerpmassastroom en de viscositeitseigenschappen van het koelmiddel in evenwicht te brengen, waarbij rekening moet worden gehouden met het feit dat mengsels en koudemiddelen onder hogere druk zich anders gedragen dan traditionele vloeistoffen.

Vuistregels die nog moeten worden geverifieerd

Voor snelle schattingen correleren veel technici de grootte van de droger met het tonnage van de apparatuur, en verifiëren vervolgens de selectie aan de hand van de stroom-/drukvalcurves van de fabrikant. Als algemene benadering kiest u een droger met vloeistofleiding waarvan het nominale debiet bij uw koelmiddel- en condensatietemperatuur een acceptabele drukval oplevert, die bij het ontwerp vaak onder een kleine fractie van een bar (of een paar psi) ligt. De capaciteit voor verontreinigende stoffen moet geschikt zijn voor het installatiescenario: nieuwe apparatuur op schone leidingen kan compacte eenheden gebruiken, terwijl retrofits, burn-outs of systemen die tijdens langdurige constructie aan de omgeving worden blootgesteld, profiteren van grotere volumes en een hogere droogmiddelmassa. Weeg ook het olietype en de mengbaarheid; POE-oliën vangen vocht snel op, dus het beheersen van restvocht is essentieel, vooral bij HFC/HFO-mengsels. Zorg er altijd voor dat de vuistregels overeenkomen met de specifieke kaartgegevens voor het koudemiddel- en temperatuurbereik dat u bij gebruik verwacht.

Uitgewerkt voorbeeld en vergelijking in woorden

Stel je een splitsysteem van 5 ton voor dat gebruikmaakt van een gewoon hogedrukkoelmiddel. Als u een zeer kleine droger met vloeistofleiding kiest, kunt u de kast misschien netjes houden, maar zult u waarschijnlijk een relatief hogere drukval tegenkomen bij de ontwerpmassastroom. Wanneer we een middelgrote cartridge vergelijken met de ondermaatse keuze, vermindert de middelgrote optie over het algemeen de drukval bij nominale tonnage, terwijl deze meer droogmiddel biedt, zodat deze langer effectief blijft tijdens een vroege inbraak. Vergeleken met een te grote industriële jerrycan vermijdt de middelgrote unit doorgaans onnodig volume en beperkt hij het risico op olieophoping bij deellast. De selectie ‘midden-rechts’ brengt dus de stroom en capaciteit in evenwicht, terwijl een stabiele onderkoeling bij het expansieapparaat behouden blijft.

Illustratieve selectietabel (controleer met gegevens van de fabrikant)

Veel voorkomende maatvalkuilen die u moet vermijden

• Het negeren van koudemiddelspecifieke stroomgegevens en alleen vertrouwen op ‘tonnagelabels’.
• Het vergeten van het additieve effect van fittingen en kleppen bij het evalueren van drukval.
• Gebruik hetzelfde formaat voor de eerste schoonmaakbeurt en voor permanent onderhoud zonder herevaluatie.
• Een tweede evacuatie overslaan na vervanging van de droger op verdachte systemen.

filterdroger voor warmtepompsystemen

Bidirectionele stroom verandert de vereisten

Warmtepompen keren de koelmiddelstroom om, dus elke filterdroger die in het circuit moet blijven, moet ontworpen zijn voor bidirectionele werking of gecombineerd worden met terugslagkleppen die zorgen voor een goede stroming door de kern. Een conventionele eenrichtingsdroger met vloeistofleiding kan functioneren bij het koelen, maar kan in de verwarmingsmodus een onbedoelde beperking worden of zelfs verontreinigingen in het verkeerde deel van de kringloop vasthouden. Bi-flow-modellen verzachten dit door een vrijwel symmetrisch stroompad door het droogmiddelbed en de schermen te presenteren. Vergeleken met enkelrichtingsunits verminderen bi-flow-ontwerpen het risico op drukvalpieken tijdens ontdooiingen en minimaliseren ze verstoringen in de olieretour wanneer de omkeerklep in werking treedt. Omdat ontdooiing heet gas via ongebruikelijke paden stuurt, worden het thermische uithoudingsvermogen en de schermondersteuning van de droger vooral belangrijk om mediamigratie te voorkomen.

Plaatsing rond omkeerkleppen en terugslagkleppen

Om meetapparatuur in beide modi te beschermen, plaatsen technici vaak een bi-flow droger in de lijn die tijdens elke bedrijfstoestand als vloeistof fungeert, wat op het eerste gezicht niet altijd duidelijk is. Bij verpakte warmtepompen hangt de strategische plaatsing nabij de uitlaat van de binnenspiraal of de buitenspiraal af van waar de vloeistofleiding zich bevindt tijdens verwarming versus koeling. Als er terugslagkleppen worden gebruikt om de stroom in de gewenste richting door een standaarddroger te forceren, controleer dan de klep Cv en de kraakdruk, zodat de gecombineerde montage geen overmatige drukval veroorzaakt. Wanneer u een echte bi-flow-constructie vergelijkt met een oplossing voor een terugslagklep, biedt de bi-flow-optie doorgaans eenvoudiger leidingen, minder lekverbindingen en eenvoudigere diagnoses, terwijl de oplossing aantrekkelijk kan zijn als de voorraad beperkt is, maar een zorgvuldige inbedrijfstelling vereist.

Servicepraktijken voor seizoensbetrouwbaarheid

Warmtepompen ondergaan meer modusveranderingen en een langere jaarlijkse looptijd dan systemen die alleen koelen, dus de droogmiddelcapaciteit en de robuustheid van het scherm zijn van belang. Controleer tijdens seizoenscontroles of de droger niet heet wordt tijdens het ontdooien, luister naar geluiden die wijzen op mediabeweging en bevestig stabiele onderkoeling in beide richtingen. Als er zich een burn-out of vochtgebeurtenis voordoet, installeer dan tijdelijke reinigingsdrogers in de zuigleidingen om zuren en deeltjes op te vangen, en verwijder of vervang ze zodra de zuurtests neutraal zijn en de drukval binnen de doelstellingen valt. Vergeleken met het voor onbepaalde tijd op zijn plaats laten staan ​​van een zuigreinigingsdroger, zorgt het verwijderen ervan na herstel voor behoud van de efficiëntie en voorkomt onnodige zuigdrukverliezen.

Tabel met overwegingen voor warmtepompen

• Controleer welke lijn in elke modus vloeibaar is voordat u tot plaatsing overgaat.
• Documenteer de basisdrukval over de droger bij verwarming en koeling.
• Test na elke reparatie de ontdooiprestaties en controleer daarbij de onderkoeling en oververhitting.

vervangbare koelmiddelfilterdroger versus afgedicht

Onderhoudsgemak en levenscyclusperspectief

Vervangbare kernschalen en afgedichte patroondrogers verwijderen beide zuur, vocht en deeltjes, maar lossen toch verschillende levenscyclusproblemen op. Verzegelde cartridges zijn compact, kosteneffectief en ideaal als de ruimte krap is en het besmettingsrisico bescheiden is. Wanneer het werk regelmatig moet worden schoongemaakt – na een doorgebrande compressor, tijdens gefaseerde retrofits of in grote systemen waar lasslakken en oxiden veel voorkomen – maakt een vervangbare kern het mogelijk om media te verwisselen zonder de lijn te onderbreken. In pure servicetermen vermindert de shell-aanpak de stilstandtijd bij opeenvolgende reinigingen en beperkt het de herhaalde verwarming van aangrenzende componenten. Vergeleken met afgedichte cartridges kunt u met kernomhulsels ook de kernmix aanpassen (hoge zuurcapaciteit, veel deeltjes of gebalanceerd). De afweging is de initiële kosten, de ruimte en de discipline die nodig is om schone kernveranderingen door te voeren zonder nieuwe verontreinigingen te introduceren.

Capaciteit, drukval en risicobeheer

Bij een gegeven aansluitgrootte accepteren shells doorgaans grotere mediavolumes, wat een hogere vuil- en vochtcapaciteit en vaak een lagere drukval oplevert. Dat voordeel groeit in rommelige systemen met lange leidingen en meerdere accessoires. Verzegelde cartridges schitteren echter in kleine apparatuur waar elke elleboog ertoe doet, en drukval door een cartridge met de juiste afmetingen volkomen acceptabel is. Als we een afgedichte eenheid vergelijken met een kernomhulsel bij dezelfde stroom, biedt het omhulsel over het algemeen een langere schoonmaakperiode en een meer geleidelijke stijging van de drukval tijdens het laden. Omgekeerd vereenvoudigen afgedichte cartridges de inventarisatie en verkleinen ze de kans op onjuiste kernselectie, wat een verborgen bron van prestatieafwijking kan zijn in complexe fabrieken.

Procedurele discipline tijdens kernveranderingen

Wanneer u een kern vervangt, isoleer dan de sectie, vang zo nodig koelmiddel op en volg een steriele workflow: sluit open lijnen af, veeg de zitoppervlakken af en vermijd pluisige doeken. Voer na de hermontage een diepe evacuatie en een staande vacuümtest uit om de dichtheid en een laag vochtgehalte te bevestigen. Vergeleken met snijden en solderen om een ​​afgedichte eenheid te vervangen, vermindert deze methode de thermische belasting op nabijgelegen kleppen en isolatie, vooral in drukke mechanische ruimtes. Niettemin kan op kleine gesplitste systemen de eenvoud van het vervangen van een verzegelde patroon sneller en minder foutgevoelig zijn voor bemanningen die niet routinematig met granaten omgaan.

Vergelijkingstabel: vervangbare kern versus afgedicht

• Gebruik een omhulsel wanneer tijdens het opruimen herhaalde filtervervangingen worden verwacht.
• Kies afgedichte cartridges voor compacte systemen met routinematige onderhoudsintervallen.
• Na ernstige vervuiling dient u tijdelijk een zuig-reinigingsdroger te koppelen en deze vervolgens te verwijderen.

vloeibare lijn filterdroger vocht indicator

Wat de indicator u vertelt – en wat niet

Een vochtindicator geïntegreerd met een kijkglas zorgt voor twee snelle visuele controles: de aanwezigheid van bellen in de vloeistofstroom en de relatieve droogheid van het koelmiddel. Het kleurelement reageert op het vochtniveau door de kleur te veranderen, wat een snel ‘go/no-go’-signaal voor technici oplevert. Vergeleken met het alleen vertrouwen op de evacuatiegeschiedenis of een enkele vacuümmeting, voegt een indicator voortdurende feedback toe tijdens bedrijf en na servicegebeurtenissen. Het is echter geen laboratoriuminstrument; temperatuur, oliesoort en verlichting kunnen de waarneming beïnvloeden. Daarom kan het het beste worden gebruikt in combinatie met gemeten onderkoeling en oververhitting om de systeemgezondheid te valideren.

Kleuren interpreteren en besluitvaardig handelen

Voordat u actie onderneemt, moet u bevestigen dat het referentiediagram van de indicator van toepassing is op het specifieke geïnstalleerde element. Als algemene workflow controleert u de temperatuur en druk in de vloeistofleiding, berekent u de onderkoeling en leest u vervolgens de kleur af. Als de indicator een “natte” toestand aangeeft terwijl de onderkoeling laag is en er luchtbellen verschijnen, bevat het systeem waarschijnlijk zowel flitsgas als overtollig vocht. Vervang de vloeistofleidingdroger en voer het systeem opnieuw af. Als de indicator naar ‘droog’ neigt, maar de bellen blijven bestaan, richt u dan op onderkoeling en mogelijke beperking stroomopwaarts. Vergeleken met het raden op basis van één symptoom, verkort deze gecombineerde aanpak het oplossen van problemen en vermindert het aantal herhaalbezoeken.

Bubble Clues versus valse positieven

Bellen kunnen duiden op flitsgas als gevolg van onvoldoende onderkoeling, een beperking of eenvoudigweg observatie tijdens het opstarten of onmiddellijk na een heetgasontdooiing. Een warme omgeving op het kijkglas kan ook van invloed zijn op wat u ziet. Vergeleken met een stabiele, belvrije stroom onder constante belasting is intermitterend schuim tijdens transiënten minder zorgwekkend. Als belletjes samenvallen met een natte indicator, behandel dit dan eerst als een vochtprobleem; als de indicator droog is, maar er toch bellen achterblijven, onderzoek dan de onderkoeling, het niveau van de ontvanger en de prestaties van de condensor.

Referentietabel: Typische indicatorwaarden

• Vergelijk de indicatorwaarde altijd met de gemeten onderkoeling en oververhitting.
• Bescherm het kijkglas tegen direct zonlicht bij het beoordelen van de kleur.
• Na drogere veranderingen registreert u de indicatorkleur en systeemstatistieken als nieuwe basislijn.

beste plaatsing van koelmiddelfilterdroger in lijn

Principes voor plaatsing van vloeistoflijnen

De meest gebruikelijke permanente locatie voor een filterdroger met vloeistofleiding is stroomafwaarts van de condensor (of ontvanger, indien aanwezig) en stroomopwaarts van het expansieapparaat. Deze opstelling beschermt het doseerapparaat tegen deeltjes en zorgt ervoor dat het koelmiddel droog blijft terwijl het smoort, waardoor ijsvorming bij de opening of kleppoort wordt voorkomen. Vergeleken met het ver stroomopwaarts installeren van de droger, verkleint het plaatsen ervan dicht bij het expansieapparaat de leidinglengte waar nieuw vocht zou kunnen binnendringen na uitdroging. In systemen met ontvangers geven veel technici er de voorkeur aan om de droger op de ontvangeruitlaat te monteren om alles wat uit de opslag komt te filteren. Als het systeem meerdere expansieapparaten bevat, kan een speciale droger per vestiging de veerkracht verbeteren en de diagnostiek vereenvoudigen.

Speciale gevallen: warmtepompen en complexe systemen

Warmtepompen en multi-mode systemen vereisen zorgvuldig nadenken, omdat de “vloeistoflijn” verandert met de bedrijfsmodus. Een bi-flow droger die is geplaatst op de plek waar vloeistof aanwezig is bij zowel verwarming als koeling, zorgt voor bescherming, ongeacht de stroomrichting. In VRF-achtige systemen met veel aftakkingen wordt de droger vaak in de buurt van de centrale eenheid geplaatst met extra zeven of aftakkingsfiltratie, waar het besmettingsrisico hoog is. Vergeleken met een enkele centrale droger kan gedistribueerde bescherming de impact van een lokale storing minimaliseren en de service aan de getroffen vestiging beperken.

Inbedrijfstellings- en verificatiestappen

Controleer na de installatie de juiste plaatsing door de drukval over de droger te meten bij ontwerpbelasting en door een stabiele onderkoeling bij de inlaat van het expansieapparaat te bevestigen. Als de drukval te groot is, kan een grotere eenheid of een verplaatste positie met minder stroomopwaartse bochten noodzakelijk zijn. Vergeleken met het ongecorrigeerd laten van een marginale indeling, betaalt het optimaliseren van de plaatsing zich snel terug door minder hinderlijke oproepen en consistent comfort. Als u twijfelt tijdens een schoonmaakperiode, installeer dan servicekleppen om tijdelijke verplaatsing van de droger of parallelle drogers mogelijk te maken; Zodra het systeem zich stabiliseert, verwijdert u tijdelijke componenten en herstelt u de permanente configuratie.

Plaatsingsopties vergeleken

• Houd de permanente vloeistofleidingdroger zo dicht als praktisch mogelijk is bij de inlaat van het expansieapparaat.
• Gebruik servicekleppen voor tijdelijke schoonmaakdrogers om verwijdering later te vereenvoudigen.
• Documenteer de gemeten drukval over de droger voor toekomstige vergelijking.
